Опоры катковые направляющие
05.07.2016
Предлагаем опоры катковые направляющие (КН) для труб с диаметром от 219 мм. до 1420 мм. Опоры катковые направляющие применяются для изолированных и неизолированных стальных трубопроводов. Изготовляются опоры КН по ОСТ 36-146-88, в различных исполнениях.
исполнение А и АС - сварной корпус с ребром или ребрами жесткости устанавливаемый на 1 - 2 катка;
исполнение Б и БС - сварной корпус с ребрами жесткости, двумя подушками устанавливаемый на 2 катка;
исполнение Х и ХС - сварной корпус с ребром или ребрами жесткости, двумя хомутами устанавливаемый на 1-2 катка.
Катковые направляющие опоры служат для любых видов трубопроводов (кроме трубопроводов с хладогентом). Все опоры КН могут применяться только как подвижные опоры.
Предлагаем так же из наличия или под заказ: трубы в ВУС изоляции, трубы в ППУ изоляции, трубы с ЦПИ(ЦПП), отводы в изоляции, переходы ППУ, промежуточные элементы ППУ и другие товары.
Если вы заинтересованы в приобретении данной продукции, звоните нам, пишите в нижеприведенную форму обратной связи или заказывайте обратный звонок и наши менеджеры немедленно с вами свяжутся.

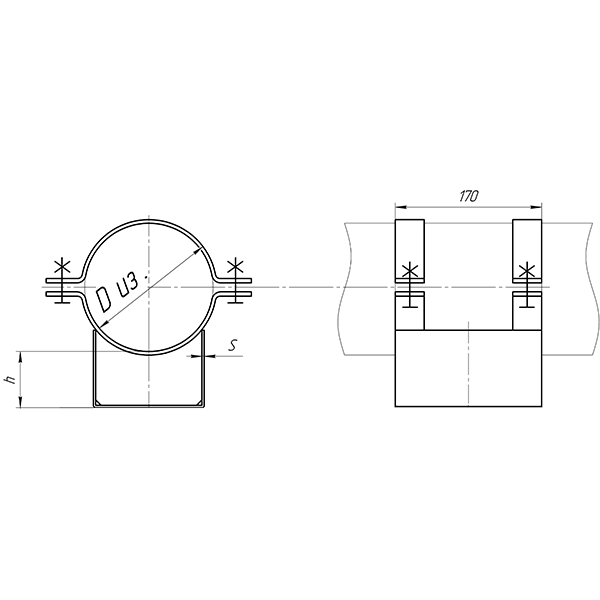

Опоры катковые направляющие
Опоры для трубопроводов это элемент конструкции служащий для защиты и удержания трубопровода в заданном положении конструкции. Опоры трубопроводов разделяются на подвижные и неподвижные.Предлагаем опоры катковые направляющие (КН) для труб с диаметром от 219 мм. до 1420 мм. Опоры катковые направляющие применяются для изолированных и неизолированных стальных трубопроводов. Изготовляются опоры КН по ОСТ 36-146-88, в различных исполнениях.
исполнение А и АС - сварной корпус с ребром или ребрами жесткости устанавливаемый на 1 - 2 катка;
исполнение Б и БС - сварной корпус с ребрами жесткости, двумя подушками устанавливаемый на 2 катка;
исполнение Х и ХС - сварной корпус с ребром или ребрами жесткости, двумя хомутами устанавливаемый на 1-2 катка.
Катковые направляющие опоры служат для любых видов трубопроводов (кроме трубопроводов с хладогентом). Все опоры КН могут применяться только как подвижные опоры.
| Наименование | Обозначение |
ШхДхВ, мм. |
Масса, кг. |
Цена руб/шт с НДС |
| Опоры трубопроводов катковые направляющие КН ДУ 219 | 219-КН-А11 | 200х170х170 | 17.5 | 2720.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 219 | 219-КН-А13 | 200х680х170 | 62.5 | 8100.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 219 | 219-КН-Б12 | 200х340х170 | 40.8 | 5500.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 219 | 219-КН-Х11 | 200х170х179 | 27.1 | 3860.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 219 | 219-КН-Х13 | 200х680х179 | 79.1 | 9330.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 273 | 273-КН-А12 | 200х340х170 | 40.9 | 5510.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 273 | 273-КН-Б13 | 200х680х100 | 65.8 | 8510.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 273 | 273-КН-Х12 | 200х340х174 | 52.3 | 6780.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 325 | 325-КН-А11 | 200х170х170 | 18.1 | 2810.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 325 | 325-КН-А13 | 200х680х170 | 64.3 | 8330.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 325 | 325-КН-Б12 | 200х340х170 | 41.7 | 5620.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 325 | 325-КН-Б13 | 200х680х100 | 65.3 | 8460.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 325 | 325-КН-Х11 | 200х170х172 | 31.1 | 4190.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 377 | 377-КН-А12 | 200х340х170 | 40.5 | 5460.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 377 | 377-КН-А13 | 200х680х170 | 64.0 | 8280.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 377 | 377-КН-Б12 | 200х340х170 | 41.5 | 5580.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 377 | 377-КН-Х13 | 200х680х171 | 78.3 | 10140.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 426 | 426-КН-А12 | 200х340х170 | 43.6 | 5870.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 426 | 426-КН-Б12 | 200х340х170 | 45.0 | 6050.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 426 | 426-КН-Б13 | 200х680х100 | 71.2 | 9220.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 426 | 426-КН-Х12 | 200х340х171 | 60.0 | 7770.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 530 | 530-КН-А12 | 300х340х170 | 60.2 | 7800.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 530 | 530-КН-Б12 | 300х340х170 | 61.5 | 7970.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 530 | 530-КН-Х11 | 300х170х173 | 55.2 | 7150.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 530 | 530-КН-Х13 | 300х680х173 | 120.1 | 15540.00 |
| Опоры трубопроводов катковые направляющие КН Ду 630 | 630-КН-А11 | 300х170х170 | 26.8 | 3810.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 630 | 630-КН-А13 | 300х680х170 | 91.2 | 11800.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 630 | 630-КН-Б13 | 300х680х100 | 93.9 | 12150.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 630 | 630-КН-Х12 | 300х340х172 | 92.6 | 11670.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 820 | 820-КН-А12 | 300х340х170 | 63.5 | 8230.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 820 | 820-КН-А13 | 300х680х170 | 97.9 | 12670.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 820 | 820-КН-Б12 | 300х340х170 | 67.0 | 8680.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 820 | 820-КН-Б13 | 300х680х100 | 101.4 | 13130.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 1020 | 1020-КН-А12 | 500х340х170 | 95.0 | 12300.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 1020 | 1020-КН-Б13 | 500х680х100 | 156.3 | 20230.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 1220 | 1220-КН-А13 | 500х680х170 | 142.5 | 18800.00 |
| Опоры трубопроводов катковые направляющие КН Ду 1220 | 1220-КН-Б12 | 500х340х170 | 104.1 | 13470.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 1420 | 1420-КН-А12 | 500х340х170 | 100.0 | 12940.00 |
| Опоры трубопроводов катковые направляющие КН ДУ 1420 | 1420-КН-А13 | 500х680х170 | 155.0 | 20060.00 |
| Опоры трубопроводов катковые направляющие КН Ду 1420 | 1420-КН-Б13 | 500х680х100 | 167.0 |
21610.00 |
Предлагаем так же из наличия или под заказ: трубы в ВУС изоляции, трубы в ППУ изоляции, трубы с ЦПИ(ЦПП), отводы в изоляции, переходы ППУ, промежуточные элементы ППУ и другие товары.
Если вы заинтересованы в приобретении данной продукции, звоните нам, пишите в нижеприведенную форму обратной связи или заказывайте обратный звонок и наши менеджеры немедленно с вами свяжутся.
